A espessura do filme precisa ser medida sem perder de vista sua variação.
O controle de filmes plásticos não se resume a obter um único valor.
Para representar o material, é necessário preparar a amostra, manter contato estável com a base de medição e comparar pontos distribuídos pela largura ou pela área analisada.
Planicidade
Dobras, rugas e ondulações podem impedir que o filme permaneça corretamente apoiado.
Base de medição
O material precisa estar em contato com uma base plana de aço inoxidável 430 magnético.
Posicionamento
Os pontos devem ser definidos para representar centro, laterais e regiões críticas da amostra.
Repetição
Múltiplas leituras ajudam a observar a variação que um único valor não revela.
A leitura depende do contato correto entre amostra, transdutor e base.
Nos medidores CNT, o filme é colocado sobre uma base plana de aço inoxidável 430 com propriedade magnética.
O transdutor é posicionado sobre a amostra, e o sistema determina a distância correspondente à espessura do material entre o sensor e a base.
Para que essa condição seja repetível, o filme precisa permanecer plano, limpo e sem sobreposição na região medida.
Quando a amostra não está totalmente apoiada, o equipamento pode medir a condição de montagem — e não apenas a espessura do filme.Preparação da amostra faz parte da medição

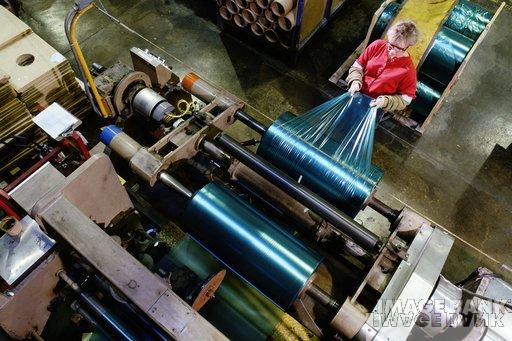

Centro, bordas e direção do processo podem apresentar resultados diferentes.
A espessura pode variar ao longo da largura do filme, entre pontos consecutivos ou entre amostras retiradas em momentos diferentes da produção.
Essas diferenças podem estar relacionadas à regulagem do processo, à distribuição do material ou à própria condição da amostra.
Por isso, o plano de medição deve definir onde os pontos serão coletados e como os resultados serão comparados.
- Borda esquerda
- Região central
- Borda direita
- Início da amostra
- Final da amostra
- Pontos de maior interesse do processo
Uma preparação simples reduz erros causados por dobra, sujeira e sobreposição.
A preparação da amostra faz parte da medição e ajuda a tornar as leituras comparáveis entre pontos, amostras e lotes.
Selecionar a amostra
Verificar a superfície
Evitar sobreposição
Apoiar sobre a base
Definir os pontos
Realizar as leituras
Os dois modelos atendem faixas diferentes de espessura.
A escolha entre CNT e CNT 5 mm depende da faixa real da amostra, da resolução necessária e da confirmação dos dados técnicos do modelo.
CNT — Faixa
0 a 1.000 µm, equivalente a 0 a 1,000 mm.
CNT — Precisão e resolução
Precisão informada de ± 2 µm e resolução de 1 µm.
CNT — Aplicação sugerida
Filmes e materiais dentro de faixa menor, quando a leitura em micrômetros é importante.
CNT 5 mm — Faixa
0 a 5.000 µm, equivalente a 0 a 5,00 mm.
CNT 5 mm — Precisão e resolução
Precisão principal informada de ± 0,02 mm e resolução principal de 0,01 mm.
Recursos comuns
Leitura contínua, máximos, mínimos, média, transdutor, padrões, manual e estojo.
A posição dos pontos precisa representar o filme e o objetivo do controle.
A quantidade e a frequência das leituras devem ser definidas pelo controle de qualidade de acordo com o produto, o processo e a tolerância.
Uma diferença inesperada pode estar na amostra, e não no processo.
Antes de aprovar a leitura, verifique se a amostra está plana, limpa, sem sobreposição e apoiada na base correta.
Filme dobrado
Duas camadas sobrepostas produzem uma leitura maior do que a espessura real.
Bolha ou ondulação
Uma região sem apoio total pode alterar a distância entre o transdutor e a base.
Resíduo entre filme e base
Partículas ou sujeira passam a fazer parte da espessura medida.
Base inadequada
O sistema depende de uma base plana de aço inoxidável 430 magnético.
Pontos não padronizados
Medições em posições diferentes dificultam comparação entre amostras e lotes.
Amostra deformada
Tensão, estiramento ou dano local podem produzir valores não representativos.
A medição pode apoiar ajustes rápidos e comparações entre lotes.
O intervalo de amostragem deve ser definido pelo processo. A página não promete que uma frequência única atende a todos os filmes e linhas de produção.
Preparação da produção
Confirmação da referência e dos limites que serão utilizados no acompanhamento.
Início do lote
Verificação das primeiras amostras antes da continuidade da produção.
Acompanhamento periódico
Coleta de amostras em intervalos definidos para observar estabilidade e tendência.
Troca de ajuste ou material
Comparação antes e depois de alterações que possam afetar a espessura.
Liberação final
Registro dos resultados exigidos pelo procedimento de qualidade.
Transformar leitura em controle exige pontos, limites e registros definidos.
O equipamento pode informar
- Espessura no ponto
- Leitura contínua
- Valor mínimo
- Valor máximo
- Valor médio
- Variação observada entre leituras
O processo precisa definir
- Produto ou formulação
- Faixa nominal
- Tolerância aceitável
- Quantidade de pontos
- Localização das medições
- Frequência da amostragem
- Critério de aprovação
- Ação diante de desvios
A medição se torna útil quando os resultados podem ser comparados com um padrão claro e repetido ao longo da produção.
Controlar filmes plásticos é transformar uma superfície aparentemente uniforme em informações sobre mínimo, máximo, média e distribuição da espessura.
