Em peças fundidas, a medição precisa considerar o material antes de interpretar o número.
Fundidos apresentam geometrias complexas e estruturas internas que podem alterar a propagação do ultrassom.
A Tecnomedição reúne soluções para medir espessura localizada e determinar velocidade sônica, apoiando rotinas de desenvolvimento, controle de qualidade e comparação de peças.

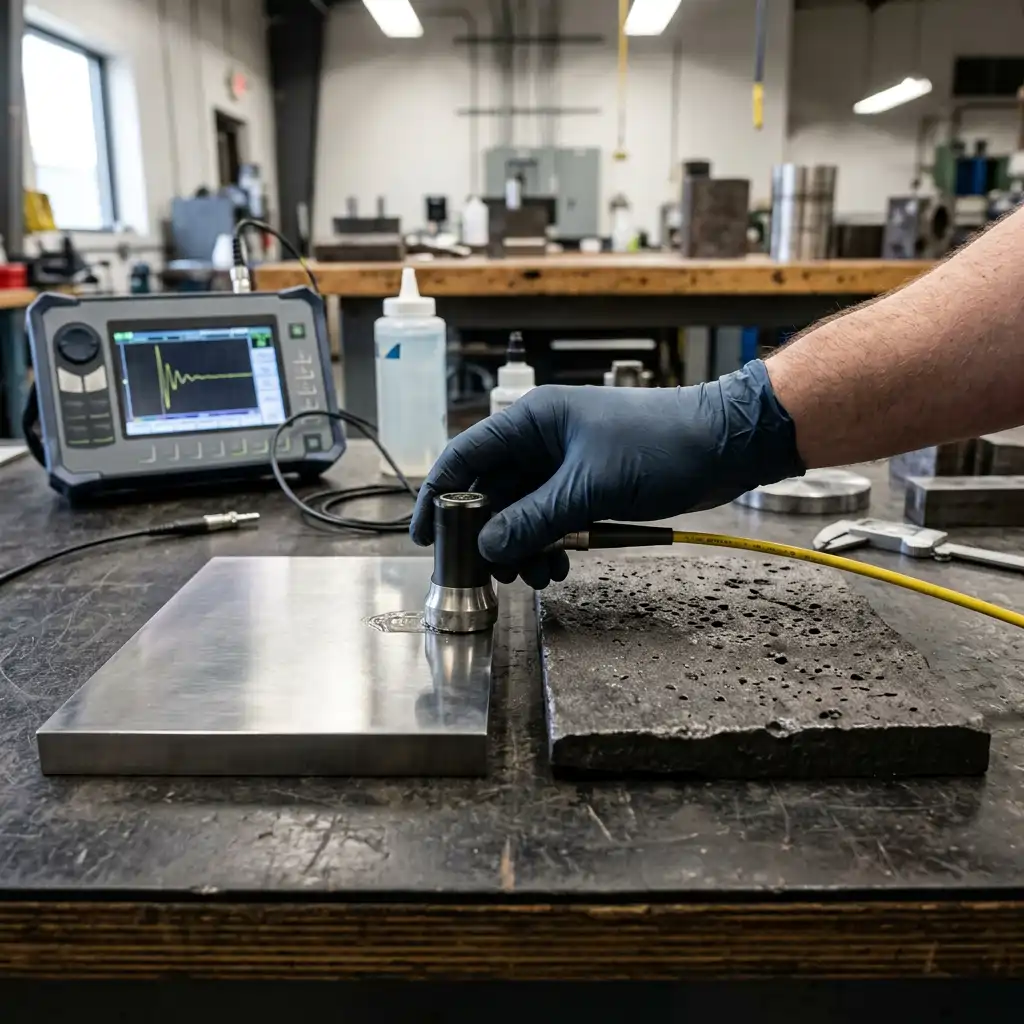

Estrutura, superfície e geometria participam da leitura.
A resposta ultrassônica de um fundido pode variar de acordo com a liga, a granulação, a presença e a forma da grafita, a porosidade, o tratamento e a condição superficial.
Esses fatores influenciam a quantidade de energia que atravessa a peça e a estabilidade do eco que retorna ao transdutor.
Por isso, valores de faixa publicados com referência em aço não devem ser transferidos automaticamente para todas as ligas fundidas.
Em fundidos, o equipamento precisa ser configurado para a peça real — não apenas para uma faixa indicada no catálogo.Material, geometria e sinal avaliados em conjunto
Liga e estrutura
Liga, tratamento e granulação podem alterar a propagação e a atenuação do som.
Grafita e porosidade
Forma da grafita, vazios e heterogeneidades influenciam a estabilidade do eco.
Superfície
Rugosidade, carepa e irregularidade podem exigir preparação ou avaliação adicional.
Geometria
Paredes, raios, nervuras e transições mudam a condição de contato e retorno.
Espessura e velocidade sônica utilizam ultrassom, mas não entregam a mesma informação.
Medição de espessura
- Conferência de paredes
- Comparação entre pontos
- Regiões de difícil acesso
- Controle após usinagem
- Peças com acesso por uma face
Velocidade sônica
- Comparação entre amostras
- Comportamento acústico
- Referências do processo
- Indicação de nodularização
- Avaliação não destrutiva complementar
O mesmo instrumento pode apoiar decisões diferentes conforme a etapa.
A medição não substitui o plano de controle. Pontos, frequência e limites precisam ser definidos pela empresa conforme peça, processo e criticidade.
Desenvolvimento da peça
Primeiras amostras
Ajuste de processo
Usinagem
Controle de produção
Liberação
Nem toda superfície acessível oferece um retorno ultrassônico adequado.
A geometria da peça muda a condição de inspeção e deve ser considerada antes de interpretar a leitura.
Paredes paralelas
Podem favorecer o retorno da parede oposta quando o transdutor permanece bem posicionado.
Mudanças de seção
Transições entre regiões finas e espessas podem dificultar repetição e interpretação do eco.
Raios e superfícies curvas
Exigem atenção à área de contato e à orientação do transdutor.
Regiões próximas a nervuras
A geometria pode desviar o feixe ou criar respostas que não representam a parede desejada.
Superfícies usinadas
Normalmente oferecem contato mais regular e podem servir como ponto de referência.
Superfícies brutas
Rugosidade, carepa e irregularidade podem exigir preparação e avaliação adicional.
Uma leitura isolada tem pouco valor quando não é possível encontrá-la novamente.
Peças fundidas podem apresentar grande variação geométrica. Para comparar resultados entre amostras, lotes ou campanhas, os pontos devem ser identificados em desenho, fotografia ou gabarito.
Cada leitura precisa estar associada a uma região clara da peça. O histórico ganha confiabilidade quando a posição e as condições de medição podem ser repetidas.
- Código ou identificação da peça
- Molde ou cavidade
- Ponto e face de medição
- Condição da superfície
- Transdutor utilizado
- Velocidade configurada
- Valor medido
- Data, lote ou sequência
- Estabilidade do sinal
O melhor transdutor é aquele que produz um eco forte e estável na região necessária.
Fundidos podem absorver e dispersar mais energia ultrassônica do que materiais homogêneos e laminados. A seleção deve equilibrar energia, frequência, contato, faixa, curvatura, superfície, temperatura e qualidade do eco recebido.
O equipamento para fundidos apresentado pela Tecnomedição utiliza o transdutor TM-216 EX, com contato de 16 mm e opções de 1 ou 2 MHz.
Energia enviada
A aplicação precisa receber energia suficiente para produzir retorno interpretável.
Frequência
Frequências menores podem favorecer penetração em determinadas condições.
Diâmetro de contato
A área de contato deve se acomodar à região da peça.
Faixa de espessura
A faixa esperada deve ser compatível com o conjunto selecionado.
Curvatura
Raios e superfícies curvas alteram contato e orientação.
Superfície
Rugosidade e irregularidades influenciam o acoplamento.
Temperatura
A condição térmica pode exigir procedimento ou transdutor adequado.
Qualidade do eco
O retorno precisa ser forte e estável antes do registro.
Uma espessura conhecida permite observar como o som se propaga pelo fundido.
Na medição de velocidade sônica, a espessura da peça é obtida mecanicamente e utilizada como referência para o cálculo ultrassônico.
O valor resultante pode ser comparado com referências internas e apoiar a indicação do grau de nodularização.
A velocidade sônica não substitui automaticamente a análise metalográfica; a correlação precisa ser estabelecida e validada pela própria aplicação.
Antes de concluir que existe desvio, verifique a condição de medição.
Quando o equipamento não recebe um retorno confiável, a ausência de uma leitura estável não deve ser transformada em um valor presumido.
Limpar a área
Remova sujeira, carepa solta e resíduos da região de contato.
Aplicar acoplante
Refaça o acoplamento para eliminar ar entre transdutor e peça.
Reposicionar o transdutor
Teste a estabilidade no mesmo ponto antes de registrar o valor.
Conferir zero
Verifique o ajuste do transdutor conforme o procedimento.
Velocidade sônica
Confirme se a velocidade configurada representa o material.
Espessura conhecida
Compare com referência conhecida sempre que possível.
Pontos próximos
Repita medições em regiões vizinhas para entender o comportamento.
Outra frequência
Avalie outro transdutor quando a aplicação permitir.
Estabilidade do eco
Registre apenas leituras com retorno consistente.
Limitação encontrada
Documente restrições de superfície, geometria ou material.
A medição ajuda a comparar; o processo define como agir.
A instrumentação pode fornecer
- Espessura localizada
- Velocidade sônica
- Alarmes de tolerância
- Comparação entre pontos
- Indicação luminosa, conforme o modelo
- Dados para registro e histórico
A fundição precisa definir
- Liga e condição do material
- Espessura nominal
- Limites aceitáveis
- Pontos obrigatórios
- Frequência da inspeção
- Referências de velocidade
- Correlação com nodularização
- Ação diante de desvios
A confiabilidade depende da combinação entre equipamento, referência, procedimento e conhecimento do material.
Conheça as linhas mais próximas das aplicações em fundidos.
As páginas relacionadas ajudam a aprofundar a escolha entre espessura, velocidade sônica, transdutores e END.
Fundido — Ultrassom
Medição localizada de espessura com configuração de transdutor voltada a materiais de maior atenuação.
Velocidade sônica — SME-P VS
Determinação da velocidade de propagação do som para comparação de materiais e indicação do grau de nodularização.
Transdutores ultrassônicos
Modelos normais, duplo cristal, angulares e especiais para diferentes geometrias e aplicações.
Ensaios não destrutivos
Conteúdo introdutório sobre medição, inspeção e limites dos métodos que preservam a peça.
Na fundição, medir bem é reconhecer que a geometria mostra a forma da peça, enquanto o sinal ultrassônico também carrega informações sobre o comportamento do material.
